高压、次高压阀室改造案例

2020-08-20 00:00:00
高压、次高压阀室改造案例
详细介绍:

地下井室可燃气体监测装置在新疆克接马依项目中的应用-高压、次高压阀室改造案例


摘要:本文介绍了鞍山天汇科技有限公司研制的地下井室可燃气体监测装置在新疆克拉马依燃气公司智慧燃气管网项目中的应用,项目包括地下井室可燃气体监测装置TH-RTU-CH4、NB-IoT通讯模块、低功耗智能数字压力传感器等。该方案具有监控点多,地域分布广,操作简便,使用灵活,升级扩展方便,可靠性高的特点,很多岗位可以实现无人操作,为燃气管网的无人或少人值守打下了基础。

关键词:地下可燃气体泄漏监测;数据采集;管网压力;低功耗;NB-IoT;智能数据采集终端

1项目背景

本项目是对燃气阀井安装地下井室可燃气体监测装置,是天然气管网安全在线监测系统前端设备(包含可燃气体监测,压力监测、无线远传等功能),提升天然气管网安全在线监测系统覆盖面;将监测数据接入到燃气公司在用的在线监测平台上,实现实时监测,并兼容燃气公司现有SCADA系统,结合地图系统中显示管网运行情况。

2工程规模

1200多个阀井;6座燃气调压撬运行数据的整合远传及调试;天然气管网安全在线监测系统平台建设。 本次重点介绍高压、次高压阀室改造案例

3总体方案设计

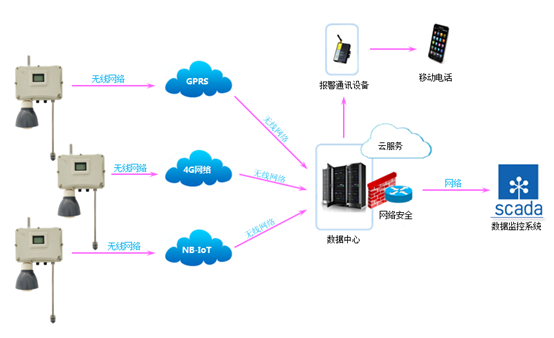

3.1网络架构

地下井室可燃气体监测装置

3.2应用配置单

注:可根据用户需求自由配置。

3.3软件平台

鞍山天汇科技城市管网数据采集系统提供了稳定可靠地数据采集、数据监控、良好的运行操作界面、和全面的监视管理功能。支持报表打印、报警信息、历史趋势打印功能为生产管理提供方便。

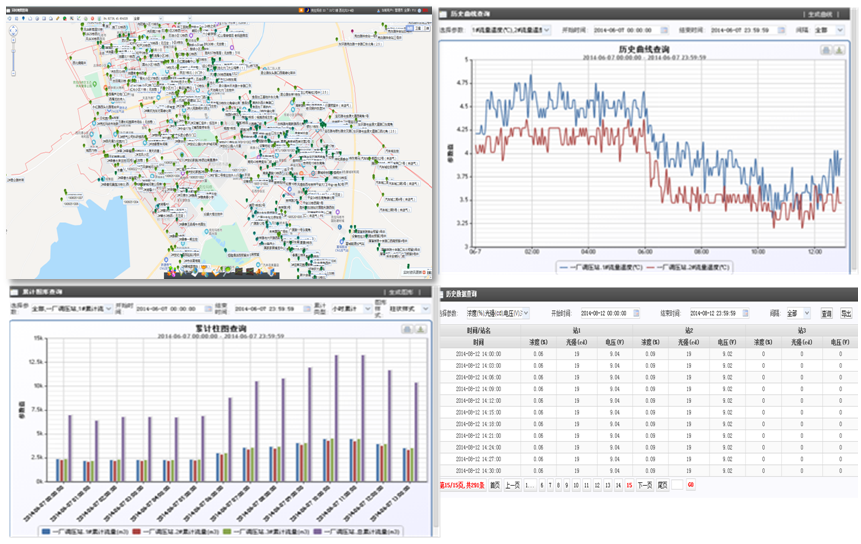

软件功能界面-WEB

地下井室可燃气体监测装置

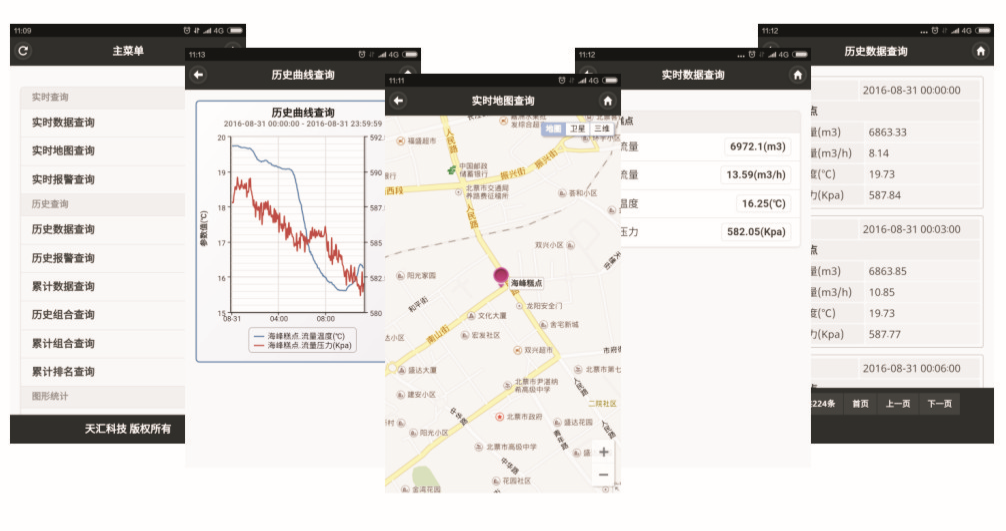

软件功能界面-手机APP

地下井室可燃气体监测装置

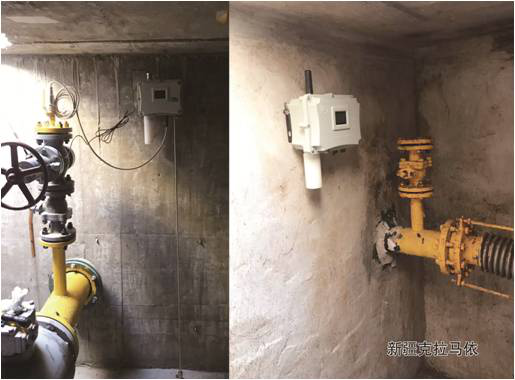

3.4现场安装实物图

地下井室可燃气体监测装置

4高压、次高压阀室改造案例

经实地勘察克拉玛依燃气公司,高压、次高压阀室内均有指针型机械压力表做压力显示,压力等级高压设计压力8MPa、次高压设计压力4MPa。

解决方案为拆除原阀室内指针型压力表,在原DN15接口处加装T字型DN15型号三通,垂直部分接原指针型压力表,水平部分接DN15同等压力等级的球阀再接压力传感器,将智能数据采集终端设备置于适当高度、位置与压力传感器连接采集相应可燃气体泄漏,温度、压力,光照、水位等数据并通过GPRS无线传输技术将数据回传至监控系统,采集频率15分钟一次,上传频率1小时,采集过程中发现报警数据立刻上传,锂电池使用寿命12个月以上(采集频率及上传频率均可根据甲方需要随时远程更改)。

5结束语

鞍山天汇科技地下井室可燃气体监测装置在新疆克拉马依项目中的成功应用,不仅为新疆城市燃气管网泄漏监测提供了稳定的数据采集装置,同时地下采集装置的高可靠性、高精度、超低功耗、强抗干扰能力、抗腐蚀、不中毒、不依赖于氧气、使用寿命长、易安装和维护等特点在这个项目中也得到了很好的验证。
