SCADA数据采集与监控系统平台

(文件编号:THKJ-SMARTGAS-SCADA-V1.0)

数据采集与监控系统SCADA

一、概述

SCADA系统,即数据采集与监视控制系统。SCADA系统是以计算机为基础的自动化监控系统,它可以对现场的运行设备进行监视和控制,以实现数据采集、设备控制、测量、参数调节以及各类信号报警等各项功能。SCADA系统在现今的燃气自动化控制建设中起了相当重要的作用。RTU(远程终端单元)是SCADA系统的重要组成部分。

鞍山天汇科技有限公司SCADA系统软件平台与智能无线远传设备(RTU)配套衔接,实现对管道压力、温度、流量计量、燃气泄漏等数据信息的采集和监控,主要用于:

工业用户调压计量柜监控

商业用户计量管理及安全监控

调压站/柜/箱监控

闸井(阀门井)监控

燃气管网监控

等领域的应用,为客户提供智能化的安全生产管理服务。

二、产品功能

SCADA系统软件平台采用WEB架构,用户通过浏览器即可方便的登陆系统。软件分为电脑版和手机版,两种版本功能基本相同。

本系统软件与智能RTU进行通信,并对RTU采集到的压力变送器、流量计、流量卡控表、泄漏、光强、水位等信息进行数据处理,实现对生产运营数据的存储并通过前台应用软件实现用户友好的数据展示和分析管理。

SCADA软件平台的主要功能:

监控站点组态、管理、维护

通讯管理

地图浏览(站点定位)

数据一览(实时)

历史数据查询

数据报警

报警数据管理

曲线查询与分析

数据统计

定制报表

用户管理、权限管理

第三方系统数据接口

三、产品设计

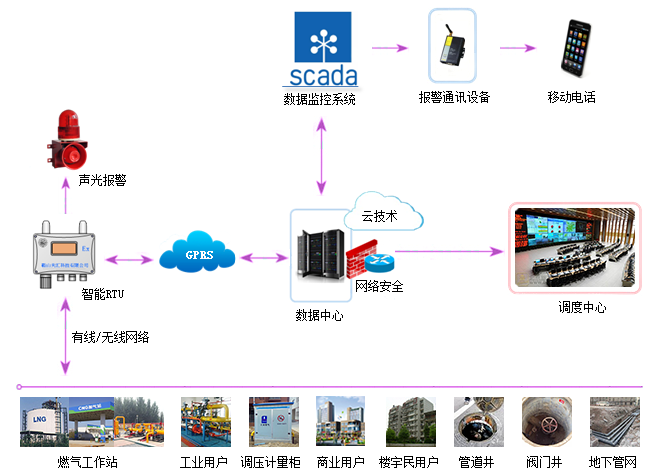

1.应用网络结构图


2.系统截图


登录界面

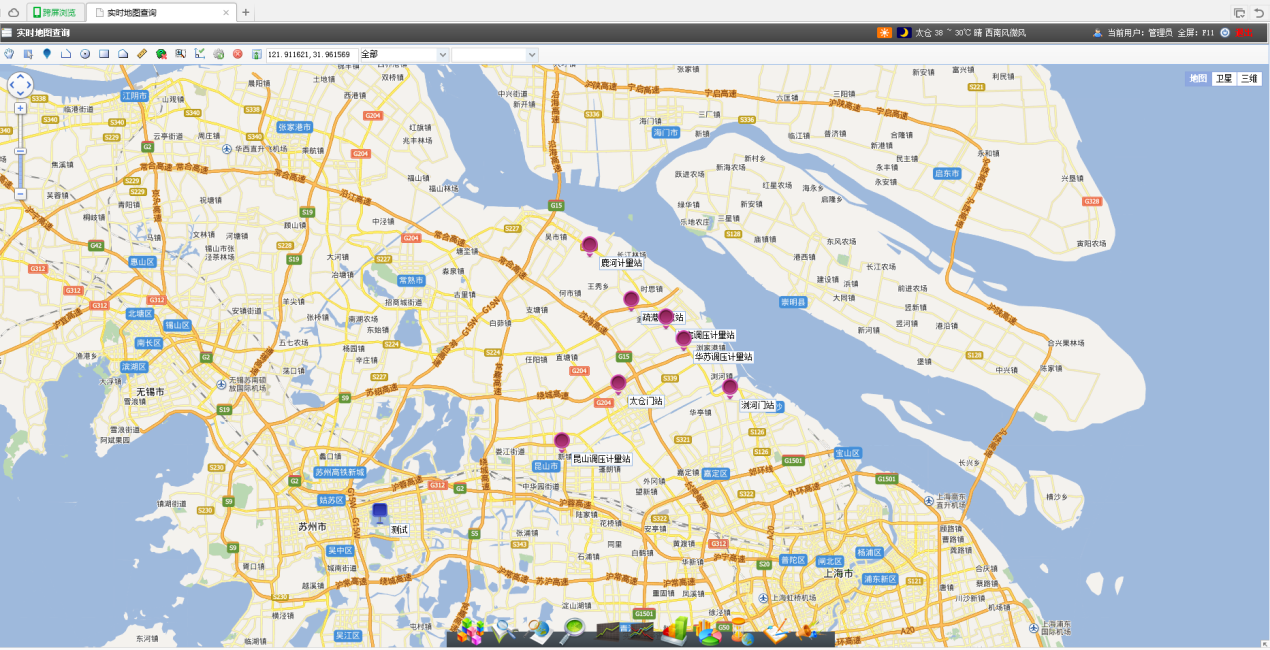

主界面(地图浏览)

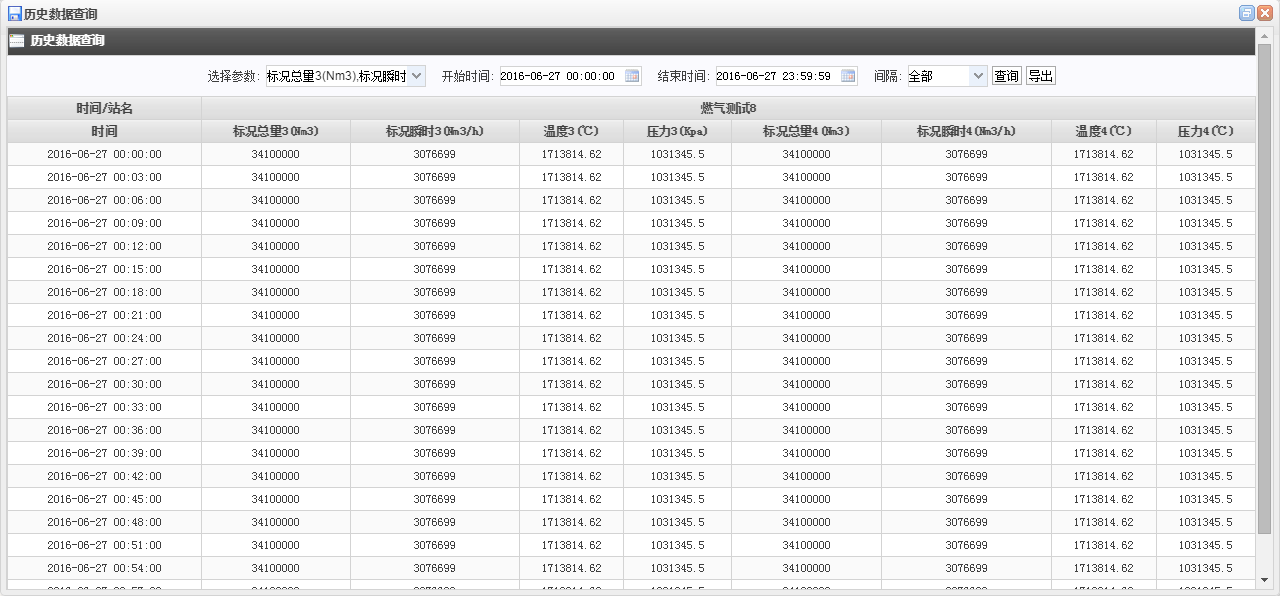

数据查询

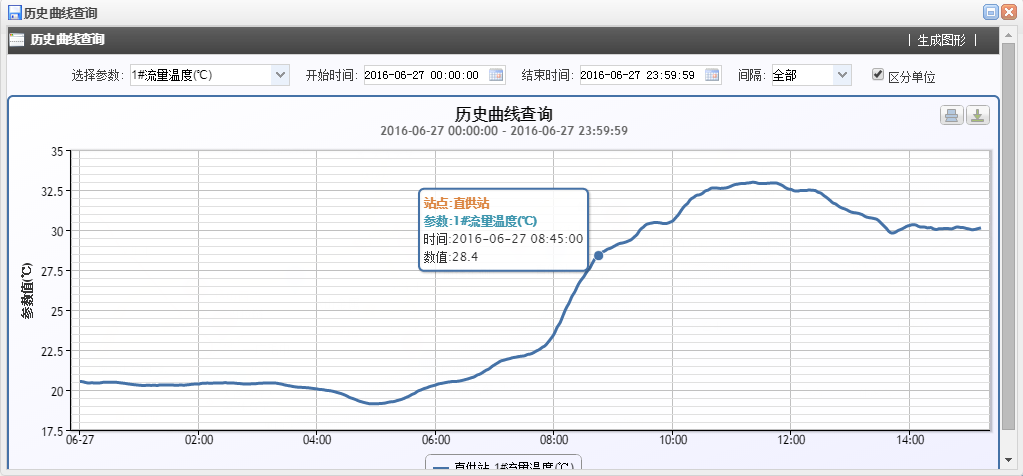

曲线查询


数据一览

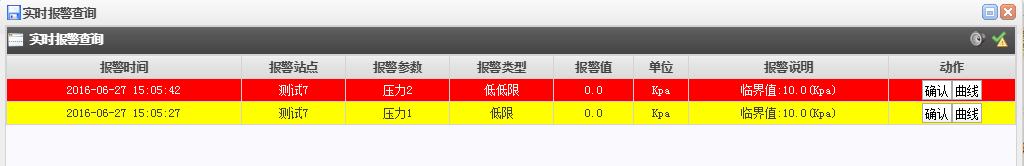

报警信息


四、系统运行参数需求

序号

技术项目

技术指标

1

内存(服务端)

2G或以上

2

硬盘(服务端)

500G或以上

3

CPU(服务端)

Pentinum 4 CPU 3.0GHz或以上

4

操作系统(服务端)

Windows XP / Win7 / Win2008

5

数据库(服务端)

SQL Server 2000 SP4 / SQL2005 / SQL2008

6

JDK

JAVA JDK 1.6及以上

7

浏览器

IE8及以上 / Firefox22.0及以上 / Chrome28.0.1500.72m及以上

8

Tomcat

6.0解压版

五、资质证书

1.系统集成资质证书


2.软件企业认定证书


3.SCADA系统登记证书


4.SCADA软件注册权登记证书
