中压阀门井(无放散阀)改造案例

2020-08-20 00:00:00
中压阀门井(无放散阀)改造案例
详细介绍:

地下井室可燃气体监测装置在正元地理信息集团项目中的应用-中压阀门井(无放散阀)改造案例


摘要:本文介绍了鞍山天汇科技有限公司研制的地下井室可燃气体监测装置在正元地理信息集团智慧城市项目中的应用,项目包括地下井室可燃气体监测装置TH-RTU-CH4、NB-IoT通讯模块、低功耗智能数字压力传感器等。该方案具有监控点多,地域分布广,操作简便,使用灵活,升级扩展方便,可靠性高的特点,很多岗位可以实现无人操作,为燃气管网的无人或少人值守打下了基础。

关键词:地下可燃气体泄漏监测;数据采集;管网压力;低功耗;NB-IoT;智能数据采集终端

1项目背景

本项目是对燃气阀井安装地下井室可燃气体监测装置,是天然气管网安全在线监测系统前端设备(包含可燃气体监测,压力监测、无线远传等功能),提升天然气管网安全在线监测系统覆盖面;将监测数据接入到燃气公司在用的在线监测平台上,实现实时监测,并兼容燃气公司现有SCADA系统,结合地图系统中显示管网运行情况。

2工程规模

安徽省宿州、滁州和六安市的管网阀井、调压箱、调压柜和工商业用户共计300多个站点;采集管网流量、压力、温度和可燃气体泄漏等参数;与现有的天然气管网安全在线监测系统平台对接;本次重点介绍中压阀门井(无放散阀)改造案例。

3总体方案设计

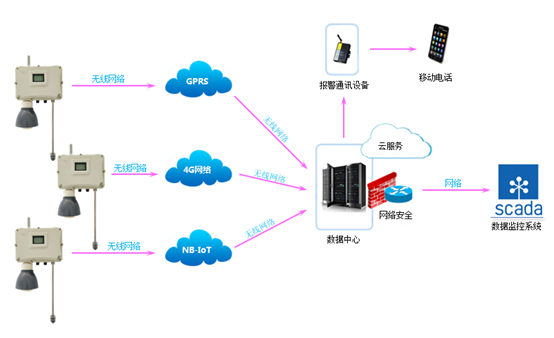

3.1网络架构

地下井室可燃气体监测装置在正元地理信息集团项目中的应用-中压阀门井(无放散阀)改造案例

3.2应用配置单

注:可根据用户需求自由配置。

3.3软件平台

与燃气公司现有平台无缝对接。

3.4现场安装实物图

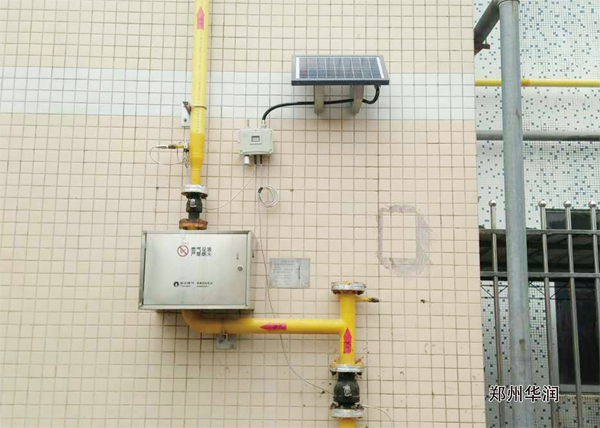

地上密闭空间应用(调压柜/箱):

地下井室可燃气体监测装置在正元地理信息集团项目中的应用-中压阀门井(无放散阀)改造案例

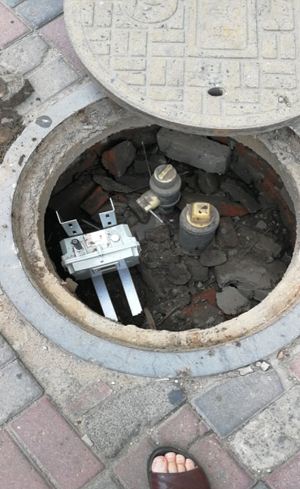

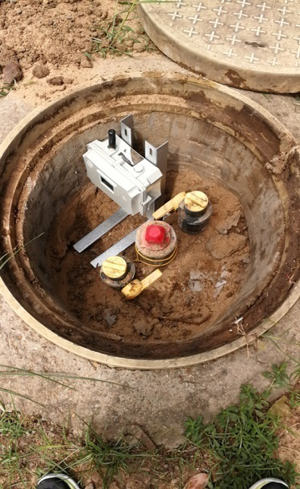

地下密闭空间(阀井)应用:


4中压阀门井(无放散阀)改造案例

经实地勘察新奥燃气公司,阀井由空心砖和混凝土砌成,无放散阀。设备采用支架固定方式立于阀门井内,同时配备水位杆采集井下可燃气体泄漏、温度、光照、水位等数据通过GPRS无线传输技术将数据回传至监控系统,采集频率30分钟一次,上传频率1小时,采集过程中发现报警数据立刻上传,锂电池使用寿命12个月以上(采集频率及上传频率均可根据甲方需要随时远程更改)。

5结束语

鞍山天汇科技地下井室可燃气体监测装置在正元地理信息集团智慧城市项目中的成功应用,不仅为城市燃气管网泄漏监测提供了稳定的数据采集装置,同时地下采集装置的高可靠性、高精度、超低功耗、强抗干扰能力、抗腐蚀、不中毒、不依赖于氧气、使用寿命长、易安装和维护等特点在这个项目中也得到了很好的验证。
