工商用户流量计数据采集案例

2020-08-20 00:00:00
工商用户流量计数据采集案例
详细介绍:

智能数据采集终端在常州金坛港华燃气有限公司项目中的应用---工商用户流量计数据采集案例


摘要:本文介绍了鞍山天汇科技有限公司研制的智能数据采集终端在常州金坛港华燃气管网监测项目中的应用,项目包括智能数据采集终端RTU-2000、NB-IoT通讯模块、低功耗智能数字压力传感器等。该方案具有监控点多,地域分布广,操作简便,使用灵活,升级扩展方便,可靠性高的特点,很多岗位可以实现无人操作,为燃气管网的无人或少人值守打下了基础。

关键词:智能数据采集终端;管网压力;低功耗;NB-IoT;智能数据采集终端

1项目背景

本项目是对燃气的工商业用户安装智能数据采集终端,是天然气管网安全在线监测系统前端设备(包含可燃气体监测,流量监测,压力监测、无线远传等功能),提升天然气管网安全在线监测系统覆盖面;将监测数据接入到燃气公司在用的在线监测平台上,实现实时监测,并兼容燃气公司现有SCADA系统,结合地图系统中显示管网运行情况。

2工程规模

常州金坛港华燃气的管网阀井、调压箱、调压柜和工商业用户共计200多个站点;采集管网流量、压力、温度和可燃气体泄漏等参数;建设天然气管网安全在线监测系统平台;本次案例介绍主要针对工商业用户流量采集。

3总体方案设计

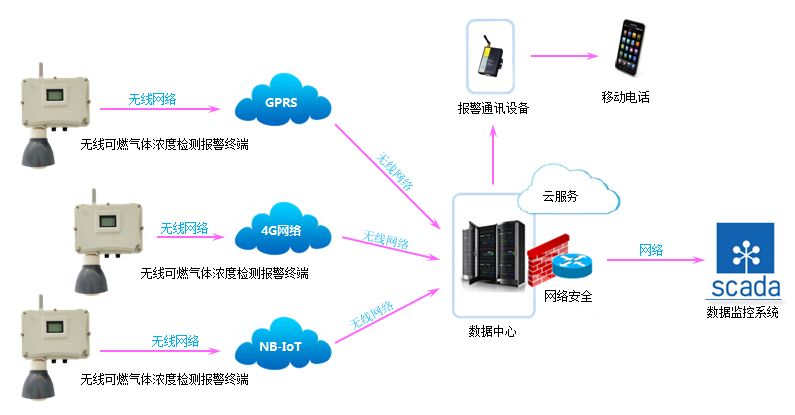

3.1网络架构

智能数据采集终端在常州金坛港华燃气有限公司项目中的应用---工商用户流量计数据采集案例

3.2应用配置单

注:可根据用户需求自由配置。

3.3软件平台

与燃气公司现有平台无缝对接。

3.4现场安装实物图

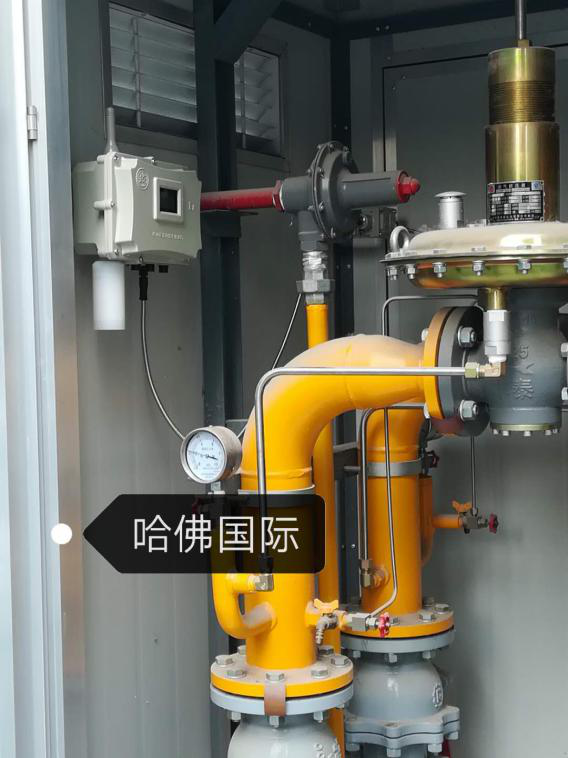

地上密闭空间应用(调压柜/箱):

智能数据采集终端在常州金坛港华燃气有限公司项目中的应用---工商用户流量计数据采集案例


智能数据采集终端在常州金坛港华燃气有限公司项目中的应用---工商用户流量计数据采集案例

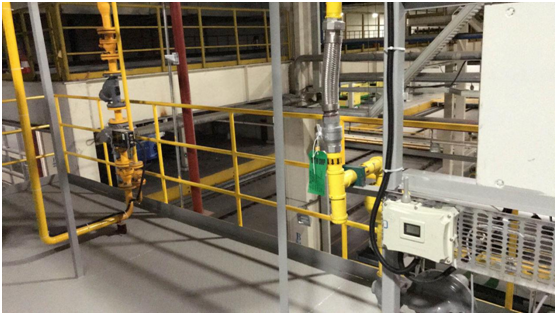

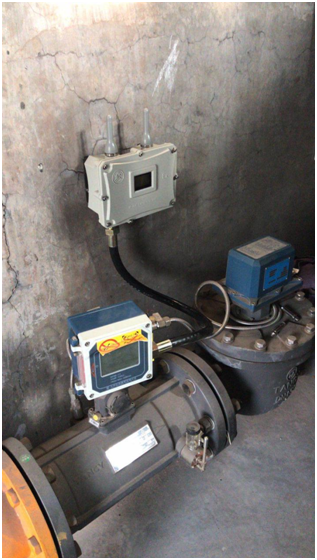

工商业用户流量采集应用:

智能数据采集终端在常州金坛港华燃气有限公司项目中的应用---工商用户流量计数据采集案例


智能数据采集终端在常州金坛港华燃气有限公司项目中的应用---工商用户流量计数据采集案例


4工商业用户流量采集案例

经实地勘察常州金坛港华燃气公司,工商业用户的流量计无远传数据功能。

针对早期无远传流量计做数据远传,市面上通用品牌流量计如天信、苍南、EK、上海安均、天津凯隆、富马等可直接对接,其它特殊品牌由甲方提供品牌、型号,鞍山天汇负责免费开发相应通讯协议保障流量计无缝对接,因流量计功耗较大,供电方式建议甲方于流量计附近协调好220V电源,若无电源,针对用气量较大的流量计建议采用太阳能供电方式,采集频率为1小时采集,上传频率为1小时,用气量小的流量计建议采用锂电池供电,采集频率为1小时1次做数据存储,24小时打包上传一次(24组数据),将流量计工况累计、标况累计、工况瞬时、标况瞬时、温度、压力、剩余气量(若有)等数据通过GPRS无线传输技术回传至监控系统。

5结束语

鞍山天汇科技智能数据采集终端在常州金坛港华燃气管网在线监测项目中的成功应用,不仅为城市燃气管网泄漏监测提供了稳定的数据采集装置,同时地下采集装置的高可靠性、高精度、超低功耗、强抗干扰能力、抗腐蚀、易安装和维护等特点在这个项目中也得到了很好的验证。
