联通公司通讯电缆井数据采集

2020-08-20 00:00:00
联通公司通讯电缆井数据采集
详细介绍:

地下井室可燃气体监测装置在哈尔宾中庆燃气项目中的应用 ---联通公司通讯电缆井数据采集案例


摘要:本文介绍了鞍山天汇科技有限公司研制的地下井室可燃气体监测装置在联通公司电缆井安全监测项目中的应用,项目包括地下井室可燃气体监测装置TH-RTU-CH4、NB-IoT通讯模块、低功耗智能数字压力传感器等。该方案具有监控点多,地域分布广,操作简便,使用灵活,升级扩展方便,可靠性高的特点,很多岗位可以实现无人操作,为燃气管网的无人或少人值守打下了基础。

关键词:地下可燃气体泄漏监测;数据采集;管网压力;低功耗;NB-IoT;智能数据采集终端

1项目背景

本项目是对燃气阀井安装地下井室可燃气体监测装置,是管网安全在线监测系统前端设备(包含可燃气体监测,温度监测、无线远传等功能),提升地下管网安全在线监测系统覆盖面;将监测数据接入到城市在用的在线监测平台上,实现实时监测,并通过SCADA系统平台,结合地图系统中显示管网运行情况。

2工程规模

115个阀井运行数据的远传及调试;天然气管网安全在线监测系统平台建设;工程设备及材料采购,安装、调试、系统集成、试运行,质量保修期内的维护保养及售后服务等全部内容。

3总体方案设计

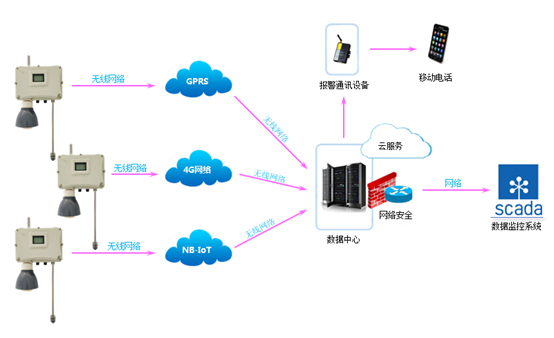

3.1网络架构

地下井室可燃气体监测装置在哈尔宾中庆燃气项目中的应用 ---联通公司通讯电缆井数据采集案例

3.2应用配置单

注:可根据用户需求自由配置。

3.3软件平台

鞍山天汇科技城市管网数据采集系统提供了稳定可靠地数据采集、数据监控、良好的运行操作界面、和全面的监视管理功能。支持报表打印、报警信息、历史趋势打印功能为生产管理提供方便。

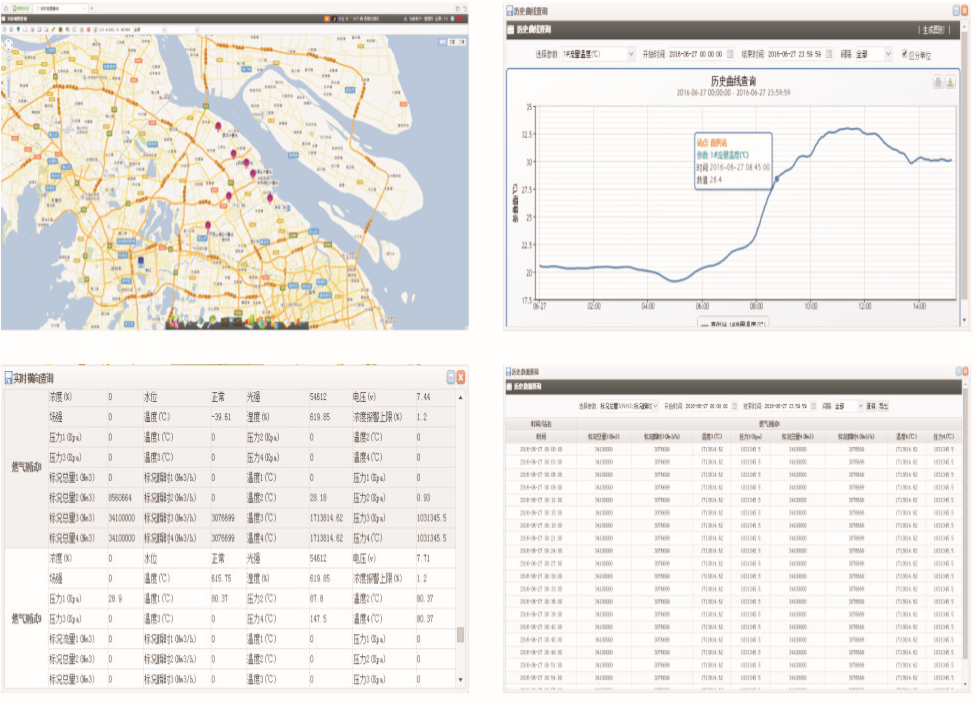

软件功能界面-WEB

地下井室可燃气体监测装置在哈尔宾中庆燃气项目中的应用 ---联通公司通讯电缆井数据采集案例

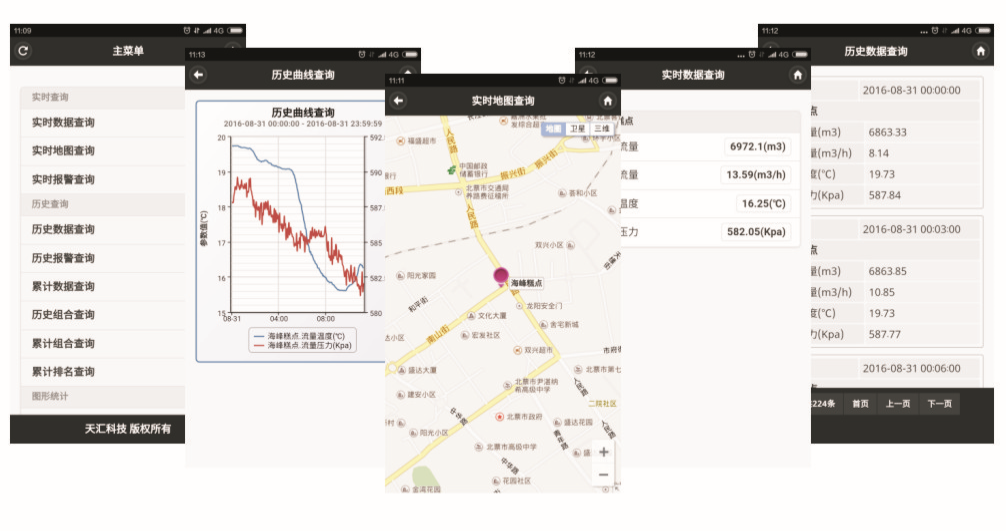

软件功能界面-手机APP

地下井室可燃气体监测装置在哈尔宾中庆燃气项目中的应用 ---联通公司通讯电缆井数据采集案例

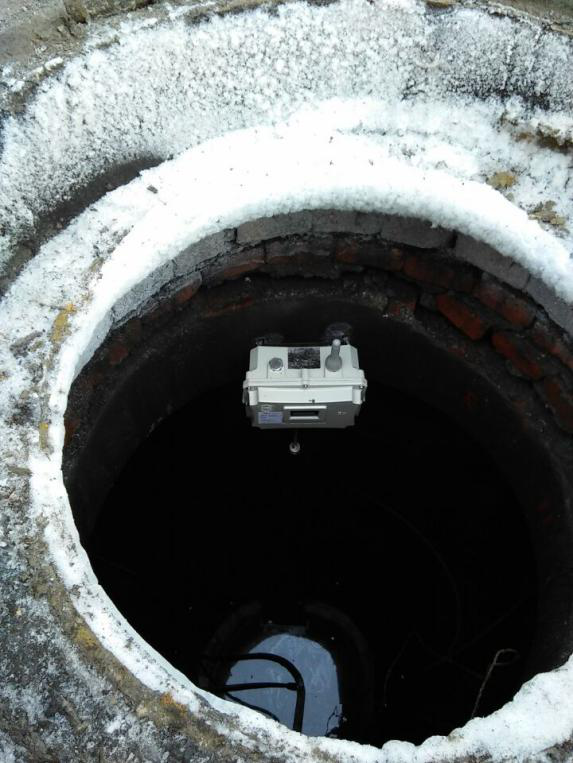

3.4现场安装实物图

地下密闭空间(电缆井)应用:

地下井室可燃气体监测装置在哈尔宾中庆燃气项目中的应用 ---联通公司通讯电缆井数据采集案例


地下井室可燃气体监测装置在哈尔宾中庆燃气项目中的应用 ---联通公司通讯电缆井数据采集案例

4产品介绍

地下井室可燃气体监测装置是天汇科技研制的低功耗监控系列产品中的一员,该产品是由激光/红外气体传感器、温度传感器、湿度传感器、光传感器、水位开关、压力传感器、超低功耗无线通信模块、时钟和高性能微处理器组成的一体化物联网设备。核心的气体传感部分采用进口高精度红外气体传感器,具有受环境因素干扰较小、灵敏度高、精度高、量程范围宽、抗腐蚀、稳定性好、不中毒、不依赖于氧气、长寿命等显著特点。具有超低功耗、强抗干扰能力、高可靠性、易安装、易维护的特点,很好地解决了地上/地下密闭空间可燃气体浓度检测及数据接入问题,为城市燃气安全提供了重要保障。

无线可燃气体浓度检测报警终端,可广泛应用于燃气管道井、阀门井/室、调压柜/箱、城市管廊、排水井、电缆井等密闭空间的可燃气体在线监控系统中。燃气管网的泄漏状况可通过管网附近的阀门井及电缆井、排水井等密闭空间的气体浓度数据有效地反映,并量化存储、分析、报警。

5结束语

鞍山天汇科技地下井室可燃气体监测装置在联通公司电缆井安全监测项目中的成功应用,不仅为城市管网泄漏监测提供了稳定的数据采集装置,同时地下采集装置的高可靠性、高精度、超低功耗、强抗干扰能力、抗腐蚀、不中毒、不依赖于氧气、使用寿命长、易安装和维护等特点在这个项目中也得到了很好的验证。
